Poradenství a servis
BROUSICÍ ZRNA ČERNÉHO KARBIDU KŘEMÍKU
1. Černý karbid křemíku se vyrábí redukcí oxidu křemíku uhlíkem, která probíhá při dostatečně vysokých teplotách v elektrických odporových pecích. Po odtřídění jemně krystalického nezreagovaného produktu se kusový karbid křemíku drtí, mele, pere ve vodě, magnetuje a třídí na sítech na brousící zrna velikosti F14 až F220.

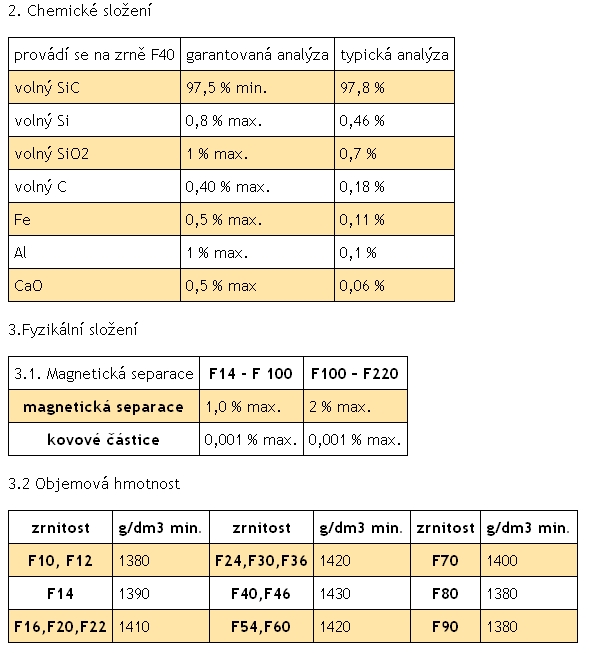

3.3 Zrnitost
Zrnitostní složení zrn 99 A I b F22 až F 220 musí odpovídat požadavkům normy FEPA standard 42-D-1984. Po dohodě lze v rámci technologických možností dodat i zrnitostní směsi.
3.4 Barva - šedočerná
4. Použití:
- výroba brousicích nástrojů a pomůcek s keramickým, pryskyřičným, magnezitovým, šelakovým a pryžovým pojivem
- výroba žárovzdorných desek, cihel i tvárnic, žárocementů a pěchovacích směsí
- tryskání suchou i mokrou metodou
- v keramickém průmyslu
- lapování,leštění
- při řezání kamene
- při řezání, broušení a leštění skel suchou i mokrou cestou
- plnivo do epoxidových pryskyřic pro zvýšení odolnosti vůči opotřebení
- výroba protiskluzových podlah a protiskluzových pásků na schody
BROUSICÍ ZRNA BÍLÉHO UMĚLÉHO KORUNDU
1. Bílý umělý korund je vyráběn tavením čistého Al2O3 v elektrické obloukové peci. Po rozdrcení a rozemletí na kulových mlýnech se vzniklá korundová zrna několikanásobně magnetují a třídí na sítech podle velikosti.

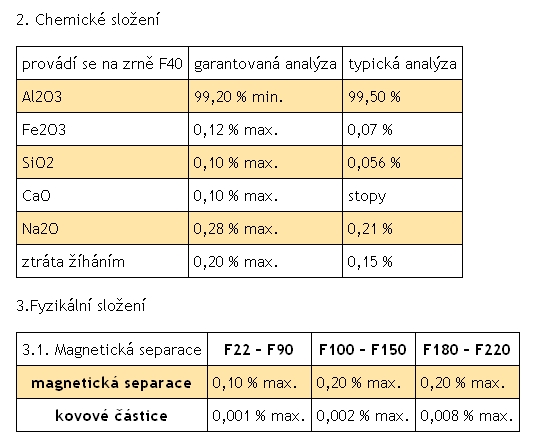

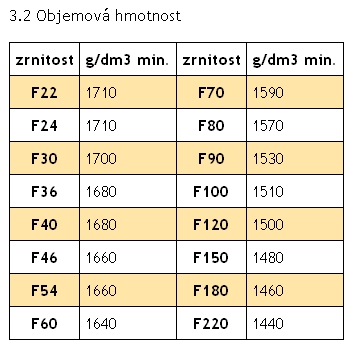

3.3 Zrnitost
Zrnitostní složení zrn 99 A I b F22 až F 220 musí odpovídat požadavkům normy FEPA standard 42-D-1984. Po dohodě lze v rámci technologických možností dodat i zrnitostní směsi.
3.4 Barva - bílá
4. Použití:
- výroba bílých i barevných brousicích nástrojů a pomůcek s keramickým, pryskyřičným, magnezitovým, šelakovým a pryžovým pojivem
- výroba žárovzdorných tvárnic, cihel, cementů, keramických pouzder, katalyzátorů a pěchovacích směsí
- omílání,tryskání,broušení a lapování
- výroba filtrů, trysek
- výroba korundové a jiné keramiky
BROUSICÍ ZRNA BÍLÉHO UMĚLÉHO KORUNDU
1. V elektrické obloukové peci se z kalcinovaných bauxitů, koksu a Fe třísek vytaví blok hnědého korundu. Z tohoto bloku se vytřídí kusovina I. kvality, která se rozemele na válcových drtičích, odmagnetuje, žíhá na teplotu 1050 oC a na požadované granulometrické složení roztřídí na sítech.

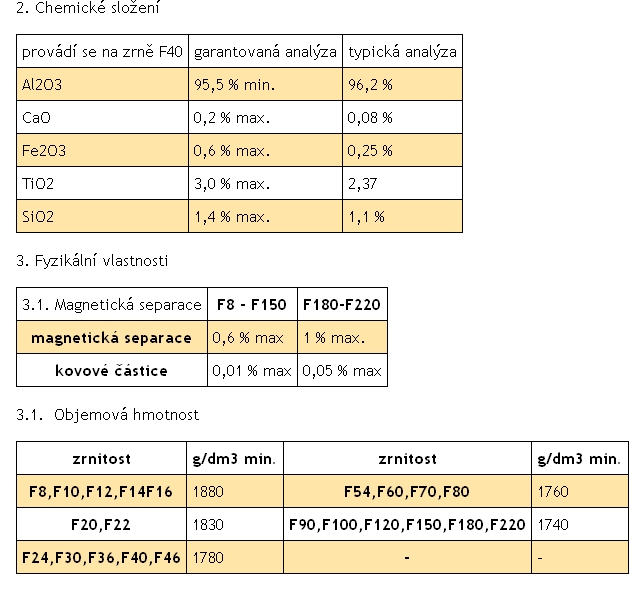

3.2 Zrnitost
Zrnitostní složení zrn 99 A I b F22 až F 220 musí odpovídat požadavkům normy FEPA standard 42-D-1984. Po dohodě lze v rámci technologických možností dodat i zrnitostní směsi.
3.3 Barva - hnědá
4. Použití
- výroba brousicích nástrojů a pomůcek s keramickým, pryskyřičným, magnezitovým, šelakovým a pryžovým pojivem
- výroba žárovzdorných tvárnic, cihel, cementů, keramických pouzder, katalyzátorů a pěchovacích směsí
- omílání ve volné formě, bubnové, vibrační a odjehlovací – odstraňování otřepů
- tryskání plechů, svárů, konstrukcí v suchém i mokrém stavu
- výroba filtrů a difuzních trysek
- úprava povrchu a rozměrů lapováním – dosažení rovnoběžnosti ploch a přesnosti rozměrů
- výroba brzdových čelistí, brzdových obložení a brzdových plátů
- úprava neklouzavých povrchů, podlahy, schody, rampy a chodníky
- při řezání kamene jako řezné médium do lanových a rámových pil
- výroba trezorů, škrabek na brambory, odstraňování slupek z ovoce apod.
